金属软管系列

您现在的位置:首页 > 产品中心 > 金属软管系列

法兰连接金属软管
发布者: 发布时间:2014/6/9 9:31:52 阅读:

法兰连接金属软管(1)

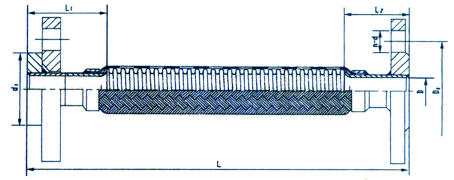

产品结构

公称压力
PN
MPa

公称
通径
DN

产品代号

尺寸

供货长度
L
mm

D

D1

n-d

d1

L1

L2

2.5

40

25TXXL40A-L

39

110

4-Φ18

85

105

60

300-6000

50

25TXXL50A-L

49

125

100

115

70

350-6000

65

25TXXL65A-L

61

145

8-Φ18

120

125

75

400-6000

80

25TXXL80A-L

75

160

135

130

80

100

25TXXL100A-L

99

190

8-Φ23

160

145

90

500-6000

125

25TXXL125A-L

123

220

8-Φ25

188

155

95

550-6000

150

25TXXL150A-L

149

250

218

200

25TXXL200A-L

198

310

12-Φ25

278

170

110

600-6000

250

25TXXL250A-L

248

370

12-Φ30

332

175

300

25TXXL300A-L

298

430

16-Φ30

390

200

135

1.6

40

16TXXL40A-L

39

110

4-Φ18

85

105

60

300-6000

50

16TXXL50A-L

49

125

100

115

70

350-6000

65

16TXXL65A-L

61

145

120

125

75

400-6000

80

16TXXL80A-L

75

160

8-Φ18

135

130

80

100

16TXXL100A-L

99

180

155

145

90

500-6000

125

16TXXL125A-L

123

210

185

155

95

550-6000

150

16TXXL150A-L

149

240

8-Φ23

210

200

16TXXL200A-L

198

295

12-Φ23

265

170

110

600-6000

250

16TXXL250A-L

248

355

12-Φ25

320

175

300

16TXXL300A-L

298

410

375

200

135

350

16TXXL350A-L

348

470

16-Φ25

435

215

150

700-6000

400

16TXXL400A-L

398

525

16-Φ30

485

235

160

注:法兰执行标准JB81、JB83或其它标准。

法兰连接金属软管(2)

公称压力
PN
MPa

公称
通径
DN

产品代号

尺寸

供货长度
L
mm

D

D1

n-d

d1

L1

L2

1.0

40

10TXXL40A-L

39

110

4-Φ18

85

105

60

300-600

50

10TXXL50A-L

49

125

100

115

70

350-600

65

10TXXL65A-L

61

145

120

125

75

400-6000

80

10TXXL80A-L

75

160

135

130

80

100

10TXXL100A-L

99

180

8-Φ18

155

145

90

550-6000

125

10TXXL125A-L

123

210

185

155

95

550-6000

150

10TXXL150A-L

149

240

8-Φ23

210

200

10TXXL200A-L

198

295

265

170

110

600-6000

250

10TXXL250A-L

248

350

12-Φ23

320

175

300

10TXXL300A-L

298

400

368

200

135

350

10TXXL350A-L

348

460

16-Φ23

428

215

150

700-6000

400

10TXXL400A-L

398

515

16-Φ25

482

235

160

1.6

40

6TXXL40A-L

39

100

4-Φ14

80

105

60

300-6000

50

6TXXL50A-L

49

110

90

115

70

350-6000

65

6TXXL65A-L

61

130

110

125

75

400-6000

80

6TXXL80A-L

75

150

4-Φ18

125

130

80

100

6TXXL100A-L

99

170

145

145

90

500-6000

125

6TXXL125A-L

123

200

8-Φ18

175

155

95

550-6000

150

6TXXL150A-L

149

225

200

200

6TXXL200A-L

198

280

255

170

110

600-6000

250

6TXXL250A-L

248

335

12-Φ18

310

175

300

6TXXL300A-L

298

395

12-Φ23

362

200

135

350

6TXXL350A-L

348

445

412

215

150

700-6000

400

6TXXL400A-L

398

495

16-Φ23

462

235

160

产品代号标记示例

  一端为平焊法兰,另一端为活套法兰,法兰材质为碳钢,公称通径为200mm,公称压力为1.0MPa,长度为3000mm。
   产品代号为:10TXXL200A-3000(注:如需不锈钢法兰请标注B)
